AI 스마트 낙석 검지 경보시스템
- 제품명AI 스마트 낙석 검지 경보시스템
- 모델명장력식 낙석 검지장치
- 핵심기술지장물 발생 시 장력선 텐션 변화를 스트레인게이지 센서로 검지
- 적용분야고속철도/일반철도 고가차도 횡단부, 낙석·토사붕괴 우려지역 등
- 특징동식물, 기상환경에 의한 오경보 0%, 낙석 및 낙하물에 의한 경보만 발생
- 오검지로 인한 열차 운행 제한 최소화
- 기존 철도 신호 체계와 연동
- 오경보로 인한 불필요한 현장 출동 해소
제품상세소개
AI 스마트 낙석검지 경보시스템
철도, 도로 사면에서 낙석 또는 토사 붕괴 시 방지망, 방지책에 설치한 검지선 변화를 검지기가 검지하여 경보를 발생,
철도/차량의 사고를 사전에 전파하여 안전사고를 예방하는 시스템입니다.
01 _ 개요 및 기존 시스템 문제점
시스템 개요
고속철도를 횡단하는 고가차도나 낙석 또는 토사 붕괴가 우려되는 지역에 자동차나 낙석등이 선로에 침입하는 것을 검지하여 사고를 예방하기 위한 설비
낙석 등으로 인하여 변화되는 장력선의 장력 변화값을 센서에서 검지
기존 시스템 문제점 (전류변화값 검지)
지장수나 잡초, 환경적 영향으로 인한 오작동 다수 발생
주기적인 제초작업, 오경보로 인한 불필요한 출동 인력 등으로 인한 비용 발생
02 _ 시스템 구성개념

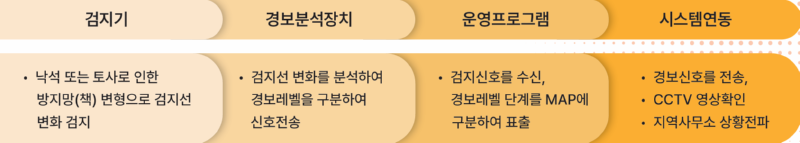

03 _ 검지신호 전달 프로세스
※ 검지 시 1초 이내 경보 발생 및 상황전파
03 _ 특장점
04 _ 필수요소
01. 동/식물, 열차 진동, 기상환경(직사광선, 강풍, 폭설, 폭우, 기온변화 등)에 의한 오검지가 없어야 한다.
02. 낙석, 토사 붕괴 시 100% 검지가 되어야 한다.
03. 낙석, 토사 붕괴 양에 따라, 경보를 단계적으로 발생하여야 한다.
04. 10년 이상의 내구성이 보장되어야 한다.
05. 신호체계와 연동되어야 한다.
06. 상황실(원격지)에서 검지기기의 동작상태를 실시간 확인할 수 있어야 한다.
05 _ 기대효과
안정적인 철도운영
철도 서행 및 정체 최소화
비용절감
지장수 절단 및 제초작업 최소화오경보 최소화
지장수로 인한 경보 없음
낙석 및 기타 낙하물에 의한 경보만 발생
자동 신호연동
통신 프로토콜 연동을 통한 철도신호시스템과 연계
